·良好的兼容性（Mahr, Mahr-Federal,Tesa,Marposs)
·眾多的產品規格；測量范圍從1~10mm,可選擇帶真空提升型或氣壓驅動型
·帶有滾珠軸承（除P2001外）
·在全量程內都具有很高的線性精度
·出色的電磁防護能力（EMC）
·所有的電感測頭（除P2001外）均可通過折彎保護套將電纜線的方向由軸向改為徑向，折彎保護套為標準配置
技術參數：
<td style="BORDER-BOTTOM: windowtext 0.5pt solid; BORDER-LEFT: windowtext; BACKGROUND-COLOR: transparent; BORDER-TOP: windowtext 0.5pt solid; BORDER-RIGHT: windowtext 0.5pt solid" class="xl25" colspan="3" x:str="'-2.2…0mm/-0.09…0"">
-2.2…0mm/-0.09…0"
<td style="BORDER-BOTTOM: windowtext 0.5pt solid; BORDER-LEFT: windowtext; BACKGROUND-COLOR: transparent; BORDER-TOP: windowtext 0.5pt solid; BORDER-RIGHT: windowtext 0.5pt solid" class="xl25" colspan="3" x:str="'+2.2…4.4mm/0.09…0.173"">+2.2…4.4mm/0.09…0.173"
測頭類型 | P2001 | P2004 | P2004A | P2004B |
測量范圍 | ±0.5mm/±0.020" | ±2.0mm/±0.079" | ||
上限位（1） | - | |||
下限位（1） | - | |||
提升/回退 | - | - | 真空提升 | 氣壓驅動（大氣壓1bar) |
電子零點處的測力 | 0.75N | 0.75N | 0.75N | 取決于氣壓 |
±0.15N | ±0.15N （2） | ±0.15N （2） | ||
測力增量 | 0.1N/mm | 0.2N/mm | 0.2N/mm | - |
靈敏度誤差 | 0.3% | 0.3% | ||
重復性誤差Fw | 0.15μm/6μin | 0.1μm/4μin | ||
滯后性誤差Fu | 0.2μm/8μin | 0.5μm/20μin | ||
靈敏度經過修正后的線性誤差 | ||||
在±0.1量程內 | 0.6μm/24μin | - | ||
在±0.5量程內 | 1.5μm/60μin | 0.4μm/16μin | ||
在±1.0量程內 | - | 1.5μm/60μin | ||
在±2.0量程內 | - | 3.0μm/120μin | ||
防護等級 | IP40 | IP64 | ||
纜線長度 | 2.5m/8ft(3) | 2.5m/8ft(3) | ||
（1）相對于電子零點，范圍可調，調整時上下限位為同時被調整
（2）測量彈簧可更換，有0.25N、0.5N、1N、1.25N、1.5N的測力彈簧可供選擇
（3）可提供加長線，
訂貨號 | P2001 | P2004 | P2004 A | P2004 B |
兼容類型—Mahr | 5323040 | 5323010 | 5323020 | 5323030 |
兼容類型—Tesa | 5323041 | 5323011 | 5323021 | 5323031 |
兼容類型—Marposs | 5323043 | 5323013 | 5323023 | 5323033 |
兼容類型—Federal | 5323044 | 5323014 | 5323024 | 5323034 |
<td style="BORDER-BOTTOM: #ece9d8; BORDER-LEFT: windowtext; BACKGROUND-COLOR: transparent; BORDER-TOP: windowtext 0.5pt solid; BORDER-RIGHT: black 0.5pt solid" class="xl32" colspan="3" x:str="'-5.3mm/-.20"">
-5.3mm/-.20"
<td style="BORDER-BOTTOM: windowtext 0.5pt solid; BORDER-LEFT: windowtext; BACKGROUND-COLOR: transparent; BORDER-TOP: windowtext 0.5pt solid; BORDER-RIGHT: black 0.5pt solid" class="xl30" colspan="2" x:str="'-2.2…0mm/-0.09…0"（1）">-2.2…0mm/-0.09…0"（1）
<td style="BORDER-BOTTOM: #ece9d8; BORDER-LEFT: windowtext; BACKGROUND-COLOR: transparent; BORDER-TOP: windowtext 0.5pt solid; BORDER-RIGHT: black 0.5pt solid" class="xl32" colspan="3" x:str="'+5.3/+.20"">+5.3/+.20"
測頭類型 | P2010* | P2010 A* | P2010 B* | P2014 A | P2014 B |
測量范圍 | ±0.5mm/±0.020" | ±2.0mm/±0.179" | |||
上限位（1） | |||||
下限位（1） | 8.4…10.4mm/-0.33…0.41"（1） | ||||
提升/回退 | - | 真空提升 | 氣壓驅動（大氣壓1bar) | 真空提升 | 氣壓驅動（大氣壓1bar) |
電子零點處的測力 | 0.75N | 0.75N | 取決于氣壓 | 0.75N | 取決于氣壓 |
±0.15N （2） | ±0.15N （2） | ±0.15N （2） | |||
測力增量 | 0.1N/mm | 0.1N/mm | 0.2N/mm | 0.1N/mm | - |
靈敏度誤差 | 0.3% | ||||
重復性誤差Fw | 0.2μm/8μin | ||||
滯后性誤差Fu | 1μm/40μin | 0.5μm/20μin | |||
靈敏度經過修正后的線性誤差 | |||||
在±0.5量程內 | - | 0.5μm/20μin | |||
在±1.0量程內 | - | 2.0μm/80μin | |||
在±2.0量程內 | 0.4μm/16μin | 4.0μm/160μin | |||
在±5.0量程內 | 20.0μm/800μin | - | |||
防護等級 | IP64 | IP64 | |||
纜線長度 | 2.5m/8ft(3) | 2.5m/8ft(3) | |||
（1）相對于電子零點，范圍可調，調整時上下限位為同時被調整
（2）測量彈簧可更換，有0.25N、0.5N、1N、1.25N、1.5N的測力彈簧可供選擇
（3）可提供加長線，
訂貨號 | P2010 | P2010 A | P2010 B | P2014 A | P2014 B |
兼容類型—Mahr | 5324010 | 5324020 | 5324030 | 5324070 | 5324080 |
兼容類型—Tesa | - | 5324021 | 5324031 | 5324071 | 5324081 |
兼容類型—Marposs | - | 5324023 | 5324033 | 5324073 | 5324083 |
兼容類型—Federal | - | 5324024 | 5324034 | 5324074 | 5324084 |

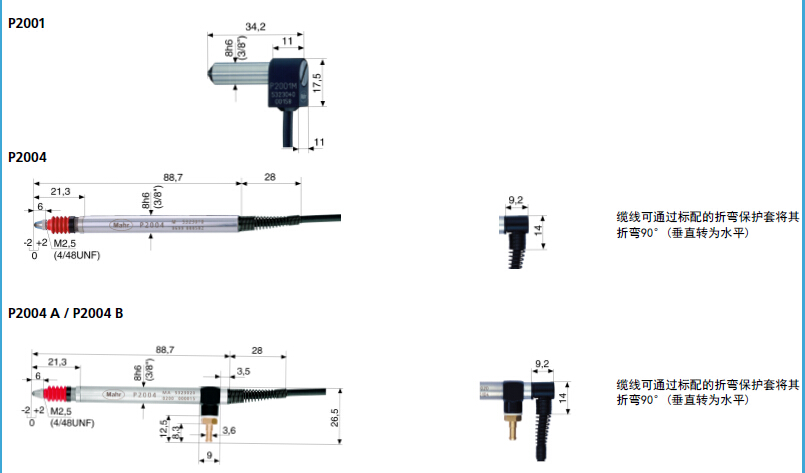

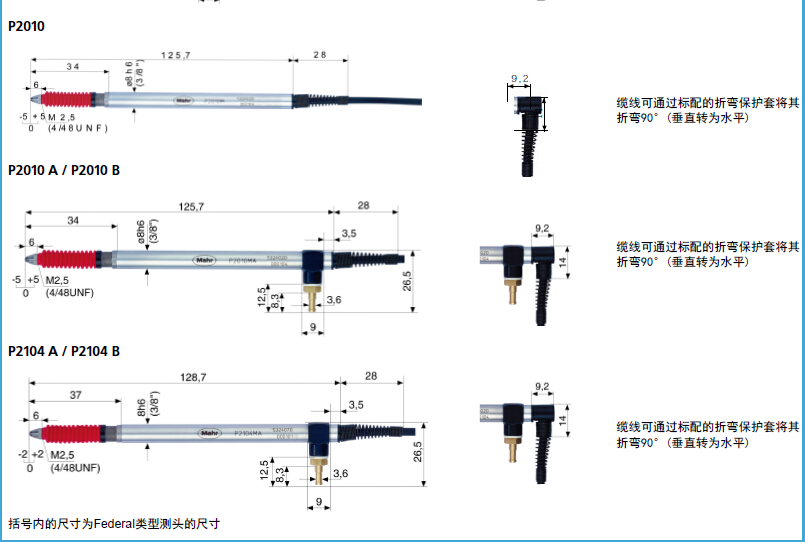

產品尺寸
