LS 400系列 LS487 LS477
緊湊外殼增量式直線光柵尺
? 用于有限安裝空間應用
技術參數 | LS 487 | LS 477 | ||||||
測量基準 線性膨脹系數 | DIADUR玻璃光柵，柵距20 μm α therm ≈8 x 10-? K-1（安裝方式I/II）；帶安裝板：α therm ? 9 x 10-? K-1（安裝方式III） | |||||||
精度等級* | ±5 μm; ±3 μm | |||||||
測量長度ML* 單位mm | 對ML 1240以內光柵尺, 安裝板*為可選，對ML 1340以上光柵尺為必選 70 120 170 220 270 320 370 420 470 520 570 620 670 720 770 820 920 1020 1140 1240 1340 1440 1540 1640 1740 1840 2040 | |||||||
參考點* LS 4x7 LS 4x7 C |
距離編碼 | |||||||
接口 | 1 VPP | ? TTL | ||||||
內部細分倍數* 信號周期 | – 20 μm | 5-fold – | 10-fold – | 20-fold – | ||||
診斷接口 | 模擬 | – | ||||||
截至頻率 –3 dB | ≥ 160 kHz | – | – | – | ||||
掃描頻率* 邊緣間距a | – | 100 kHz ≥ 0.5 μs | 50 kHz ≥ 1 μs | 100 kHz ≥ 0.25 μs | 50 kHz ≥ 0.5 μs | 25 kHz ≥ 1 μs | 50 kHz ≥ 0.25 μs | 25 kHz ≥ 0.5 μs |
測量步距 | 取決于細分倍率 | 1 μm1) | 0.5 μm1) | 0.25 μm1) | ||||
電氣連接 | 單獨的適配電纜 (1 m/3 m/6 m/9 m) 可連接安裝塊 | |||||||
電纜長度2) | ≤ 150 m | ≤ 100 m | ||||||
空載供電電壓 | DC 5 V ±0.25 V/< 120 mA | DC 5 V ±0.25 V/< 140 mA | ||||||
運動速度 | ≤ 120 m/min | ≤ 120 m/min | ≤ 60 m/min | ≤ 120 m/min | ≤ 60 m/min | ≤ 30 m/min | ≤ 60 m/min | ≤ 30 m/min |
所需運動力 | ≤ 5 N | |||||||
振動55 Hz至2000 Hz 沖擊11 ms 加速度 | 無安裝板：≤100 m/s2（EN 60068-2-6） 帶安裝板，電纜出線在右側：≤200 m/s2，左側：100 m/s2 （EN 60068-2-6） ≤300 m/s2（EN 60068-2-27） 沿測量方向≤100 m/s2 | |||||||
工作溫度 | 0 °C to 50 °C | |||||||
防護等級EN 60 529 | 如果符合樣本中安裝說明要求為IP 53，如果接入DA 400的密封空氣為IP 64 | |||||||
重量 | 0.4 kg + 0.5 kg/m 測量長度 | |||||||
* 請訂購時選擇 1) 在后續電子電路中4倍頻細分后 2) 海德漢電纜 | ||||||||

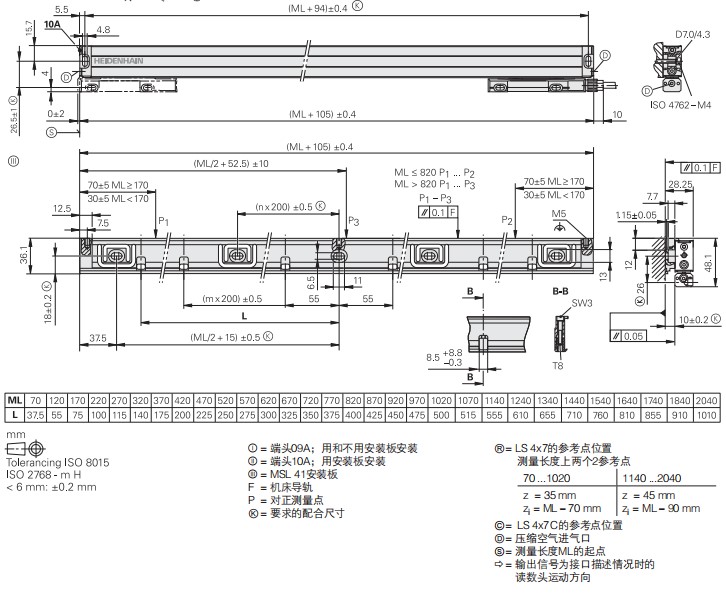

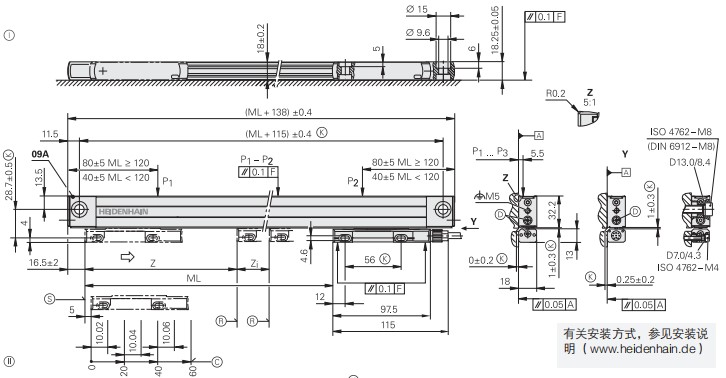

產品尺寸圖：
